一种聚氨酯包胶轮的制作方法

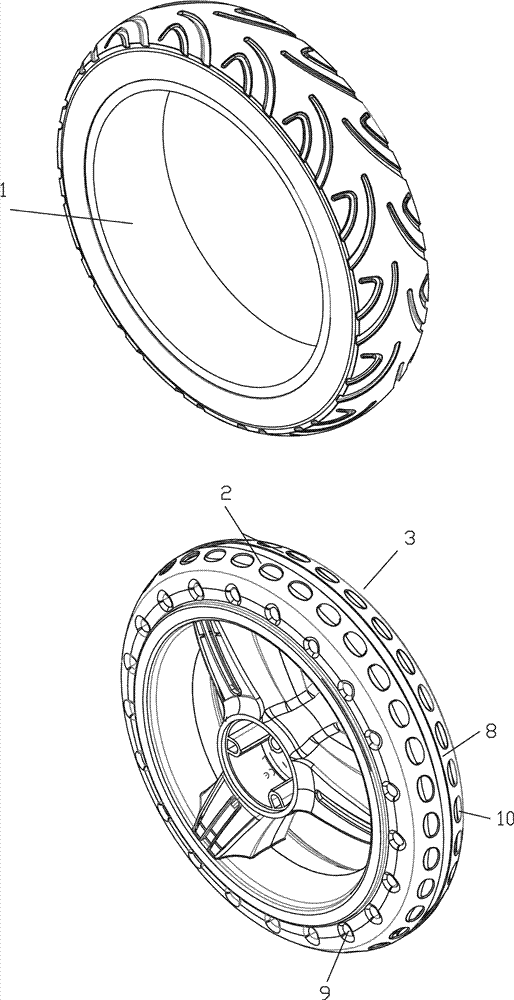

1.一种聚氨酯包胶轮，其特征在于：包括外包的聚氨酯外胎（1）和由两个半片（2）对合焊接的塑料嵌件（3），所述塑料嵌件包括内轮圈（4）、轮辐（5）、轮辋圈（6）、外轮圈（7）和两个飞翅边（8），所述内轮圈与所述轮辋圈之间通过若干个所述轮辐连接，所述外轮圈设置在所述轮辋圈的外周边上，所述飞翅边为从外轮圈的侧面弧形延伸到外轮圈的外表面上方的悬凸的薄边环；其中，内轮圈、轮辐、轮辋圈、外轮圈均为空心结构；外轮圈和飞翅边完全内嵌在所述聚氨酯外胎中并采用发泡工艺一体化制成。

2.如权利要求1所述的一种聚氨酯包胶轮，其特征在于：在所述外轮圈上，沿着圆周向均布有若干个轴向对穿的空心柱（9）。

3.如权利要求2所述的一种聚氨酯包胶轮，其特征在于：两个飞翅边互不接触。

4.如权利要求3所述的一种聚氨酯包胶轮，其特征在于：在飞翅边上，沿圆周向均布有若干个穿透孔（10）。

5.如权利要求1所述的一种聚氨酯包胶轮，其特征在于：每个轮辐内设置有若干个轮辐加强筋（11），朝外延伸至轮辋圈的外侧内表面。

6.如权利要求1所述的一种聚氨酯包胶轮，其特征在于：在外轮圈内，圆周向均布有若干个外轮圈加强筋（12），朝内延伸至轮辋圈的内侧内表面。

7.如权利要求1所述的一种聚氨酯包胶轮，其特征在于：所述内轮圈的内表面均布有若干个空心凸柱（13），所述空心凸柱的圆弧顶设置有凸起条（14）。
